粉碎設備雙級無篩底粉碎機的結構特點

發布人：admin發布時間：2024/5/13 14:44:44瀏覽： /次

本文摘要：

雙級粉碎機又名雙級無篩底粉碎機，有上下兩級粉碎，互相串聯的兩套轉子，上級轉子錘片粉碎的物料立即被高速旋轉的下級轉子的錘片再次粉碎，互相粉碎達到粉碎的效果。沒有篩網篦底，對物料含水率沒有嚴格要求，完全不存在糊堵篩板的問題，更不存在細粉不能及時排除、重復粉碎的問題粉碎效率高，不存在錘片無

雙級粉碎機又名雙級無篩底粉碎機，有上下兩級粉碎，互相串聯的兩套轉子，上級轉子錘片粉碎的物料立即被高速旋轉的下級轉子的錘片再次粉碎，互相粉碎達到粉碎的效果。沒有篩網篦底，對物料含水率沒有嚴格要求，完全不存在糊堵篩板的問題，更不存在細粉不能及時排除、重復粉碎的問題;粉碎效率高，不存在錘片無效磨損現象;高合金耐磨錘片，磨損后不需修復，移動位置反復使用，一副錘片頂三副使用。整機結構合理，安裝方便且節能高。廣泛用于城市生活垃圾、酒糟、蘑菇渣、中藥渣等，是您要選的粉碎機機型。雙級粉碎機是整套有機肥生產線中的一款有機肥粉碎設備。在有機肥生產線中擔當起到粉碎物料的作用。主要用于有機肥、煤、煤矸石、爐渣、石灰石、焦碳，及抗壓強度不超過150Mpa礦石的破碎。

　　雙級破碎機工作時在雙電機的帶動下，互相串連的兩套轉子同時高速旋轉，物料在機內腔經上級轉子擊碎立即被飛速旋轉的下級轉子的錘頭再次細碎，內腔物料相互飛撞，相互粉碎，達到錘粉料，料粉料的效果，形成了出料粒度小于2毫米的煤渣顆粒。該機主要是運用沖擊碰撞原理，落下物料被高速旋轉的錘頭沖擊到齒型破碎板，由于破碎板是漸開線形齒板設計，物料碰撞破碎板的入射角接近90°，這種垂直碰撞是物料破碎方式，可實現脆性物料晶界間分離細碎。由于破碎板是多個齒型組成破碎腔，物料在腔內被錘頭沖擊多次反彈，物料落到齒型號間隙時，是定徑破碎，控制物料粒度。錘頭與破碎板齒尖間隙為出料粒度的1.5倍。排料口不設置篩板，所以沒有堵塞現象。物料在破碎腔內滯留時間短。減少部件磨損，能耗低壽命長。

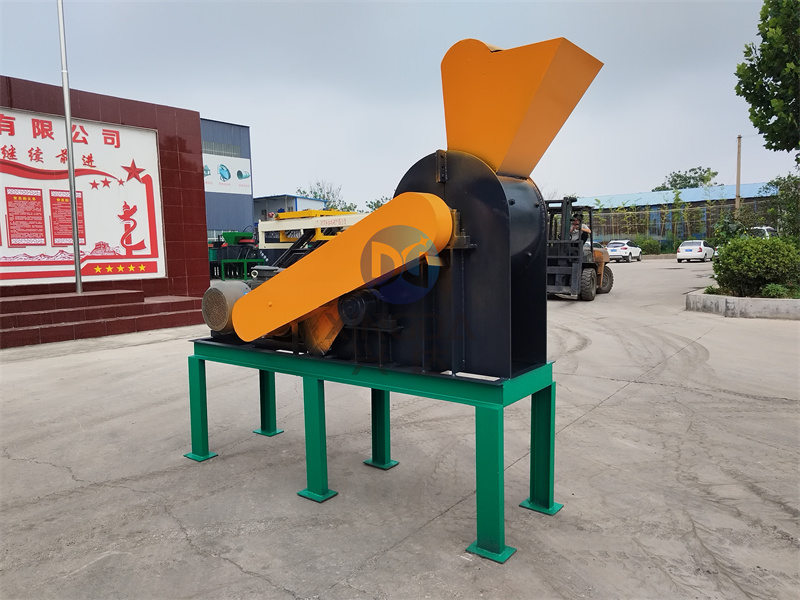

　　雙級粉碎機的結構特點

　　該機結構特殊，在破碎機中間布置有轉子，錘頭懸掛在轉子的圓盤上，隨轉子作高速圓周運動。機體由三部分組成，上蓋體可以開啟，特殊設計的齒型破碎板與高速旋轉的錘頭構成的破碎腔，入料口設在中部且高度適中。錘頭通過錘軸連在圓盤上。

　　主軸兩端支撐在軸承上，箱體于軸承座中間鑲嵌有防塵圓盤。軸承通過軸承座裝在殼體上。

　　雙級粉碎機結構組成，該機可分為三大部分：

　　1.機架部分：所有機械的正常運轉都離不開牢固的機架，該機機架全部采用優碳鋼板、槽鋼焊接而成，并通過了嚴格的產品合格認證和特定的工藝要求，以達到本機所使用的目的;

　　2.轉子破碎部分：該機其轉子結構新穎、設計合理，采用了雙層刀片破碎，粉碎效果是其他產品的兩倍，物料從進料口進入破碎室，經雙層刀片的不斷研磨，使物料達到粉碎要求;

　　3.傳動連接部分：該機采用了柔性皮帶傳動。其由電動機帶動皮帶輪、皮帶，直接傳遞給主軸，使主軸高速旋轉，以達到破碎效果。
